Назначение и область применения
Комплект навесного оборудования предназначен для механизации работ по текущему содержанию и капитальному ремонту железнодорожного пути, включая замену шпал и обслуживание земляного полотна. Оборудование адаптировано для установки на экскаваторы-погрузчики KGT-4RS (на комбинированном ходу), а также на другие экскаваторы аналогичного класса грузоподъемности.
Конструктивные особенности

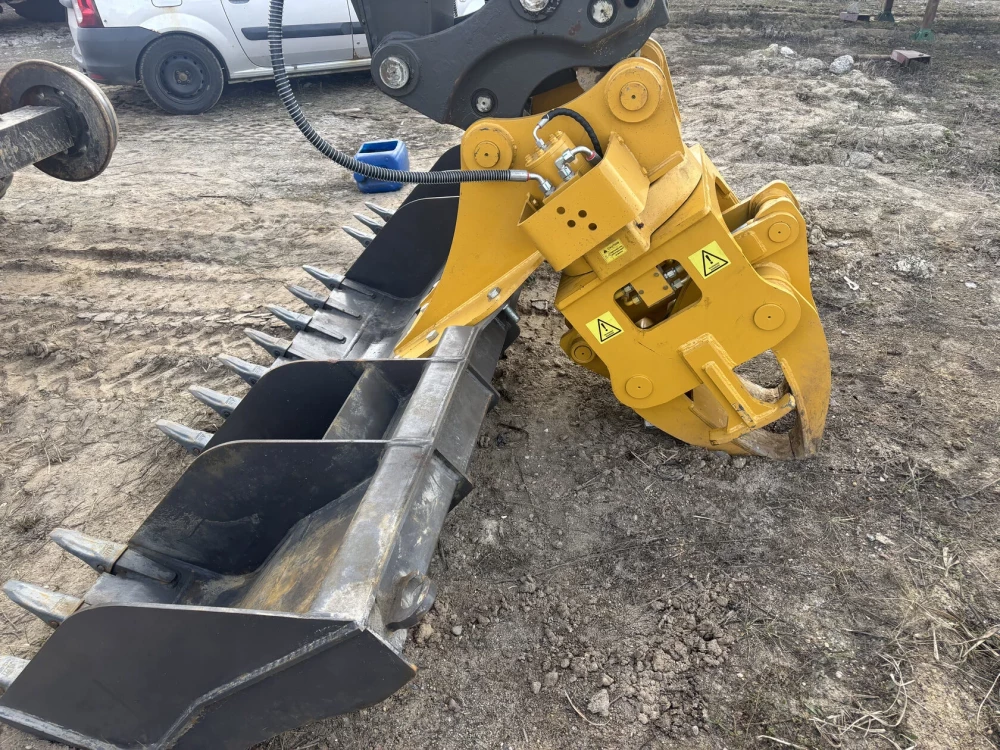

Комплекс представляет собой модульную систему с разъемными соединениями, обеспечивающую быструю смену рабочих органов.

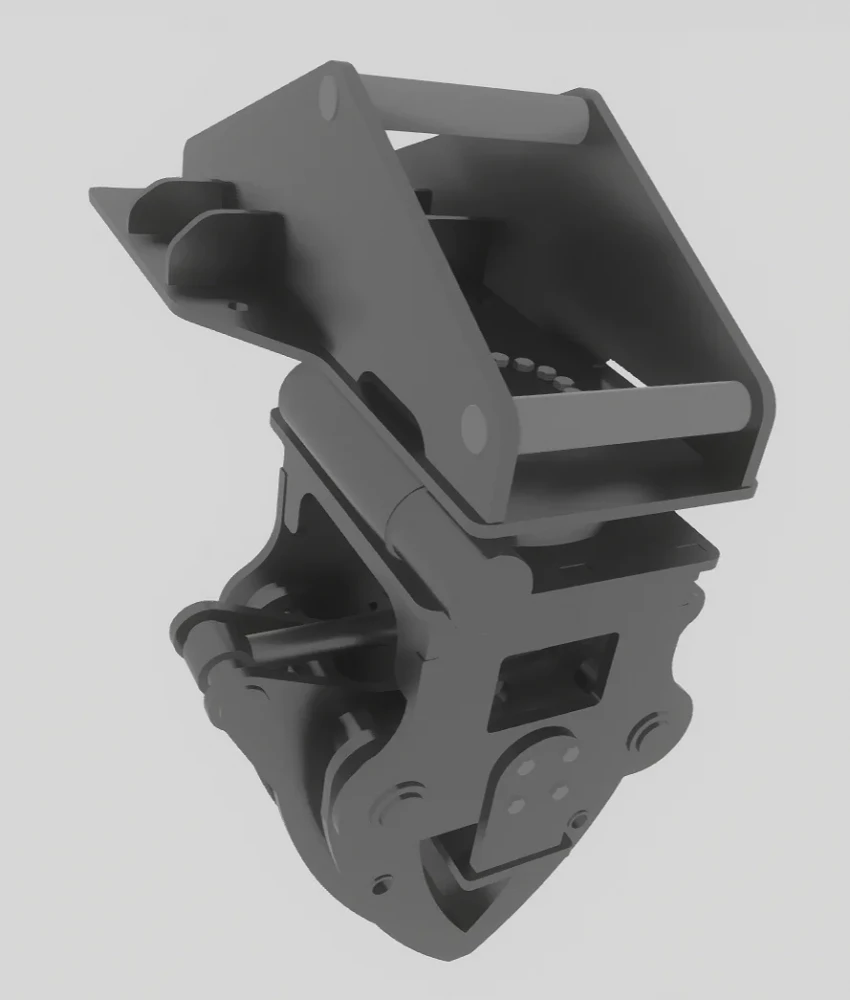

1. Захватные клещи
Изготовлены из высокопрочной конструкционной стали. В состав входят:
Переходная плита и узел крепления сменных модулей.
Гидравлический механизм поворота (360°, без ограничений) и система сжатия/разжатия.
Ступенчатая регулировка усилия захвата и защита от случайного раскрытия.
Подшипники скольжения для плавности хода.
Функционал: универсальный захват для работы как со шпалами, так и с рельсами.

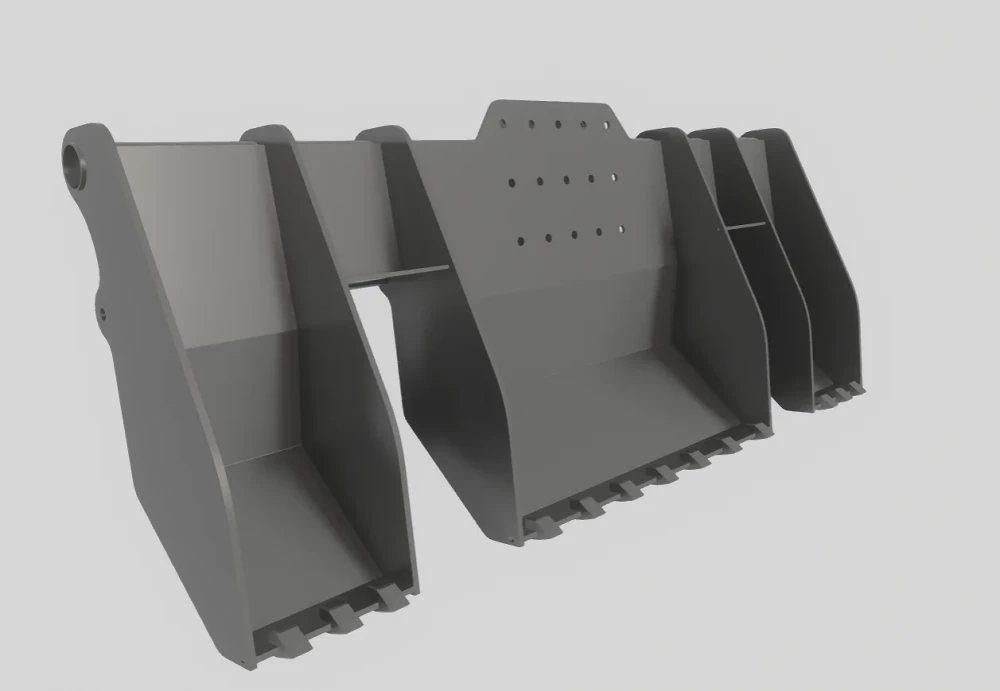

2. Балластный ковш
Выполнен из износостойкой стали с ребрами жесткости. Оснащен:
Съемными зубьями (или сменными коронками) в количестве 13 шт.
Антифрикционной защитой для предотвращения повреждения головки рельса.
Откидными опорами для удобства монтажа/демонтажа.
Интегрированными грузоподъемными узлами.
Функционал: эффективная работа с балластом и инертными материалами.
3. Погрузо-разгрузочное устройство
Специализированный захват с защитным цинковым покрытием, предназначенный для работы с железобетонными лотками и аналогичными конструкциями. Устанавливается на штатные крепления клещей.

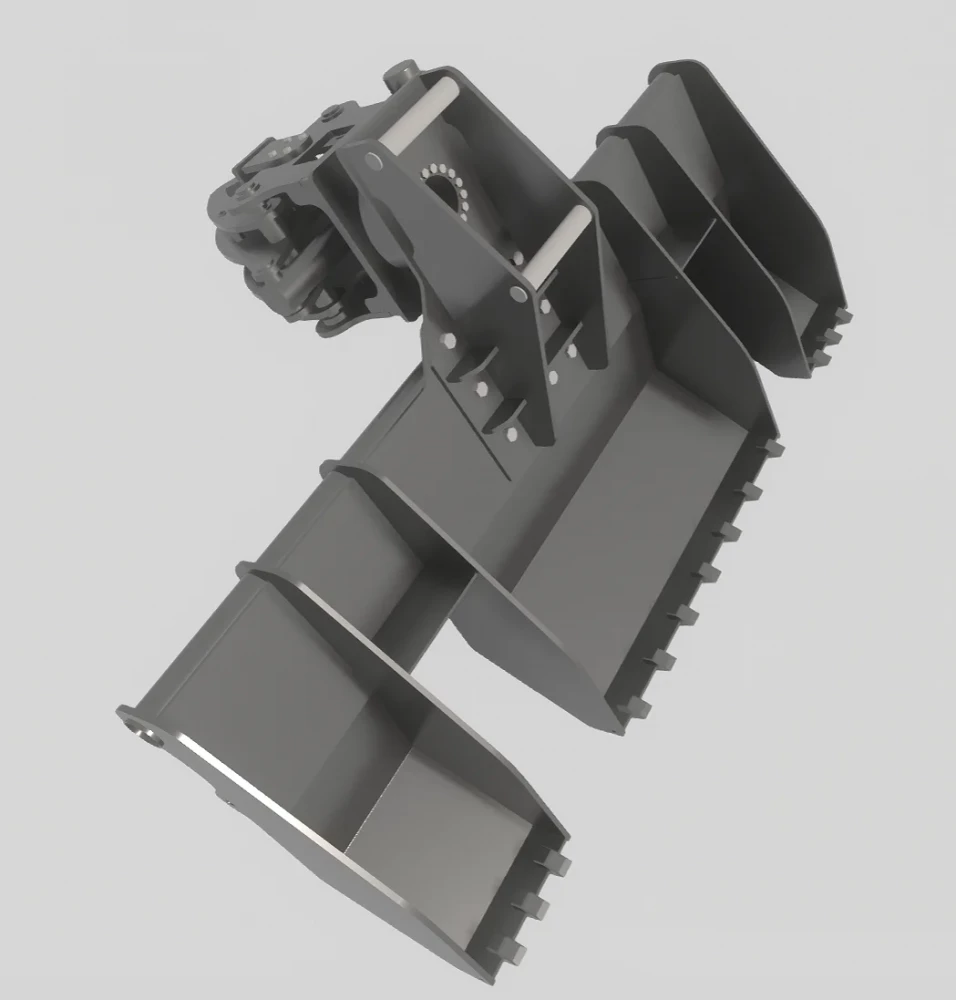

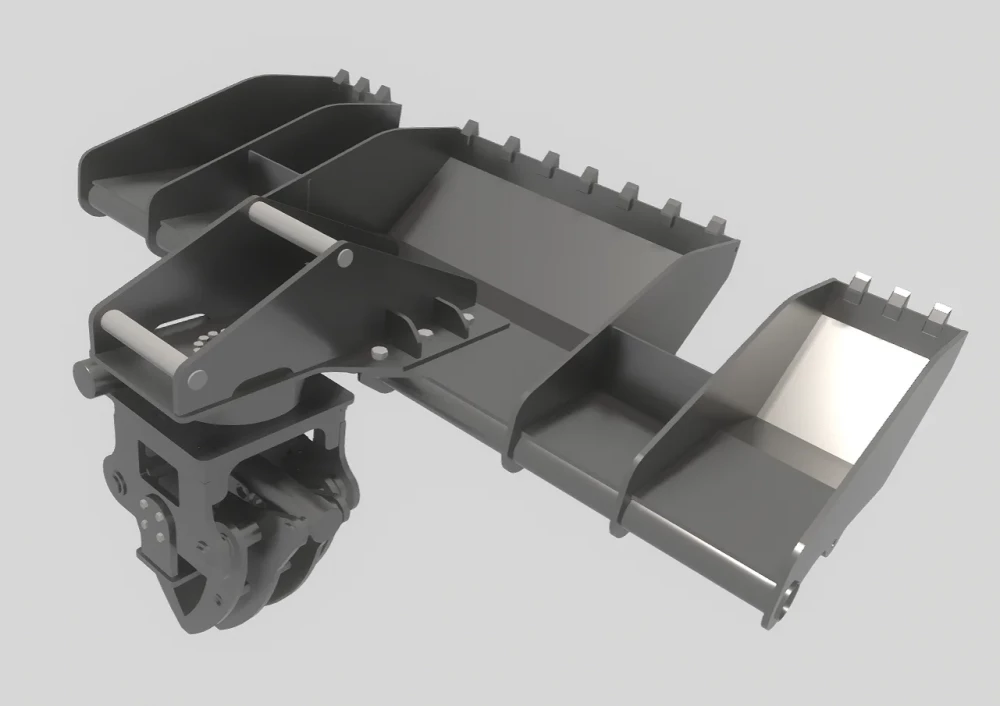

Примечание: Узел сопряжения ковша и клещей оснащен системой точного позиционирования.
Технические характеристики
Совместимость: KGT-4RS (полная интеграция гидравлики и БРС).
Общая масса комплекта: 1390 кг.
Балластный ковш: 2800х400х1150 мм; вес 600 кг; заглубление до 800 мм от уровня головки рельса.
Клещи: 1500х720х1150 мм; вес 750 кг; ширина раскрытия до 530 мм.
Погрузочное устройство: грузоподъемность 500 кг; длина 1300 мм; оснащено полимерными быстросъемными накладками.
Дополнительная информация
Эксплуатация: Оборудование имеет защитное антикоррозийное покрытие и точки для строповки при транспортировке.
Комплектация: Поставляется в комплекте с ЗИП.
Комплект поставки
Клещи — 1 шт.
Ковш балластный — 1 шт.
Устройство погрузо-разгрузочное — 1 шт.
Комплект ЗИП — 1 шт.
